Schnittmodell XT 500 Motor

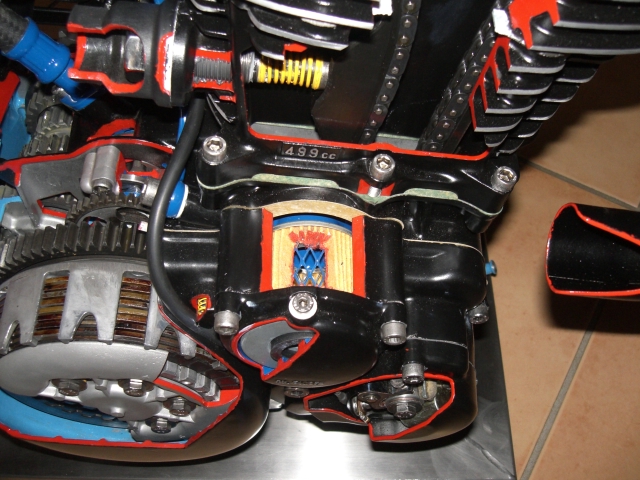

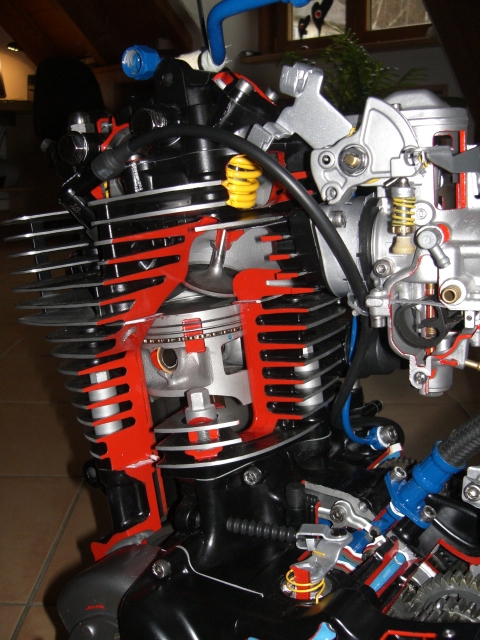

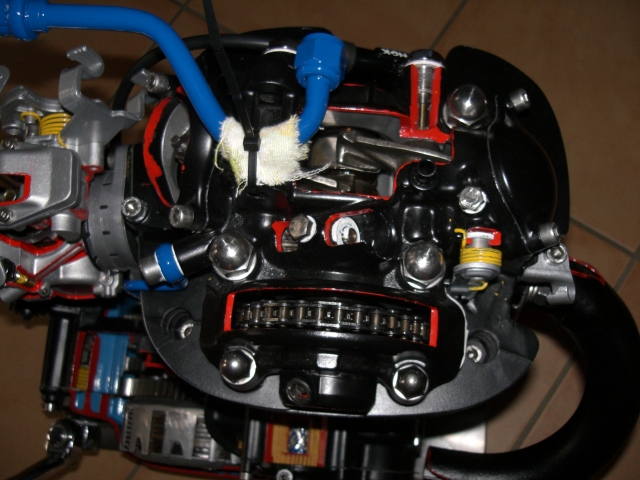

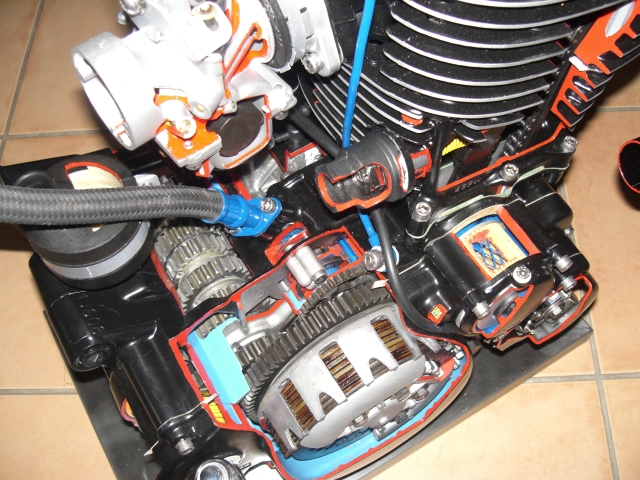

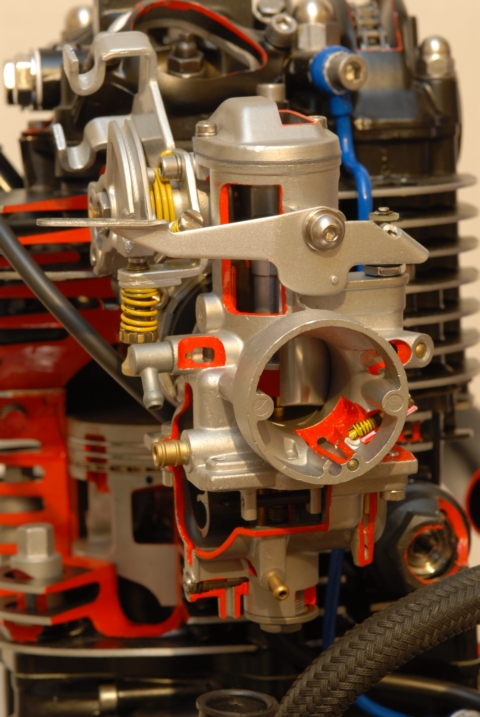

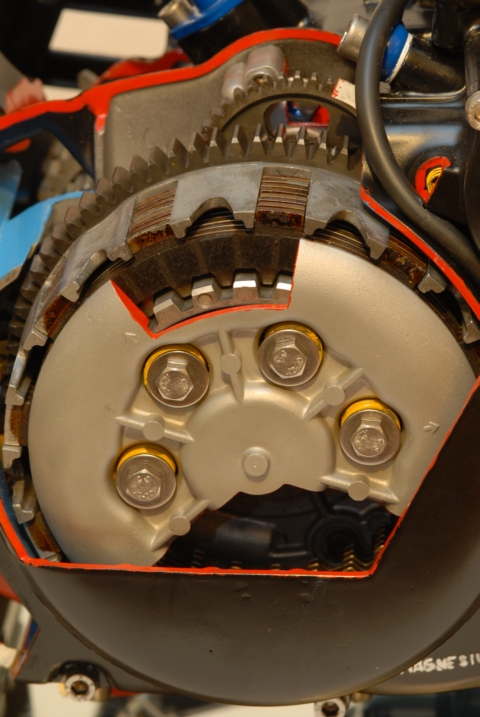

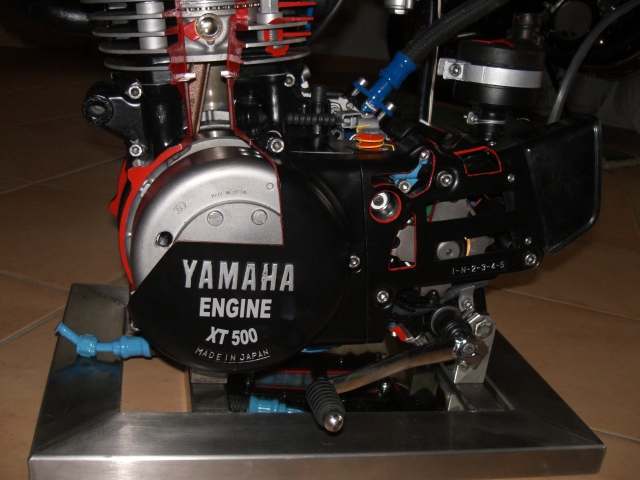

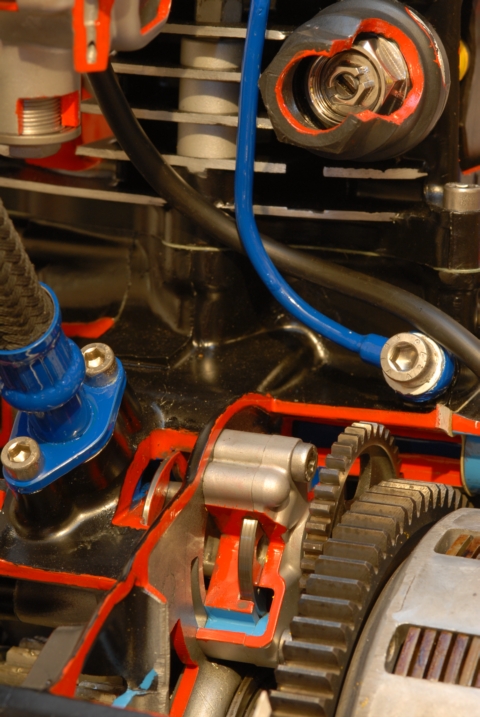

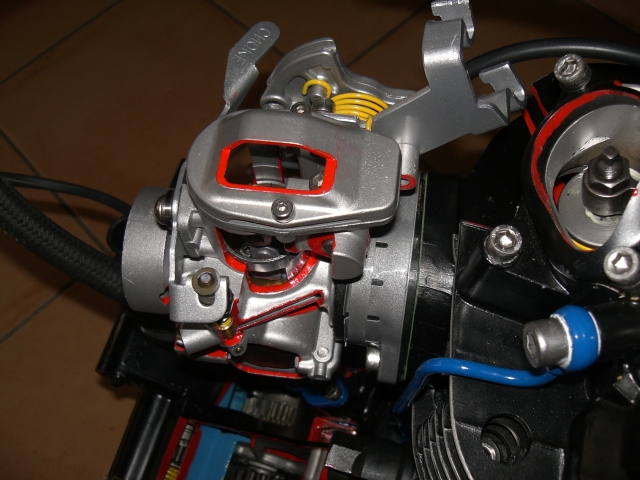

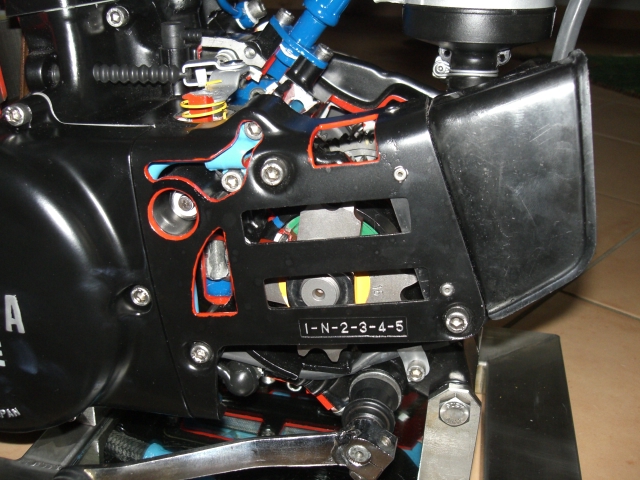

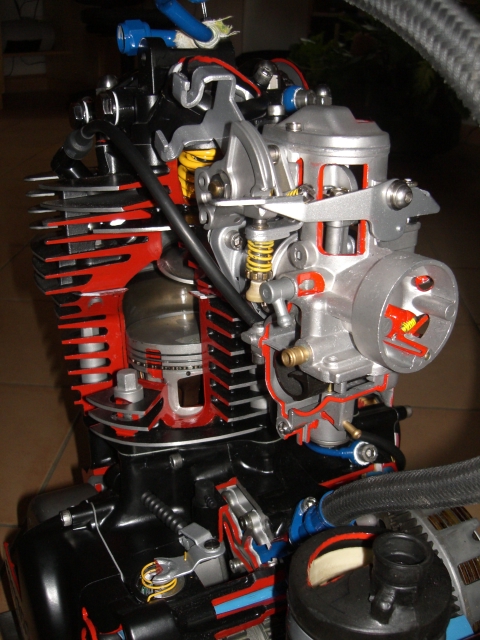

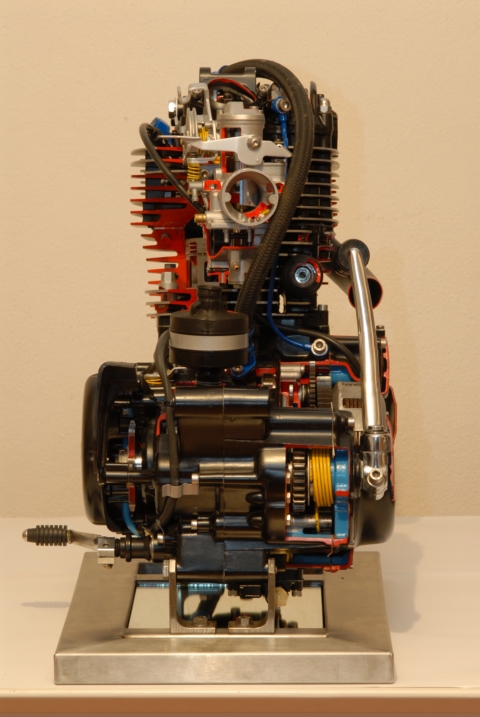

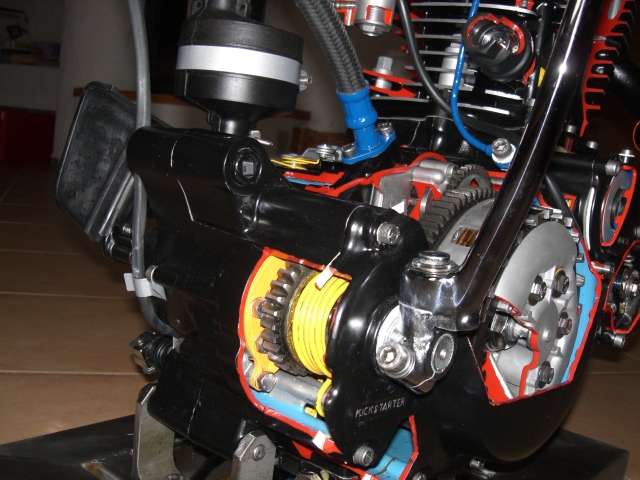

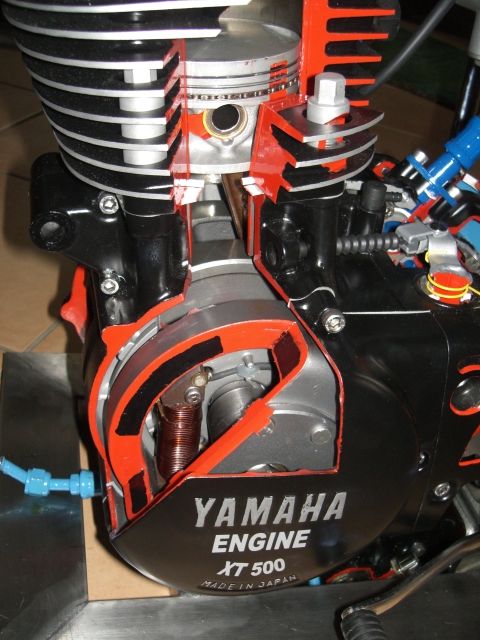

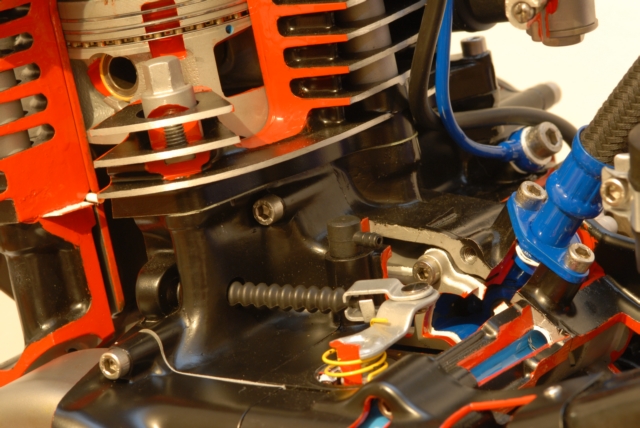

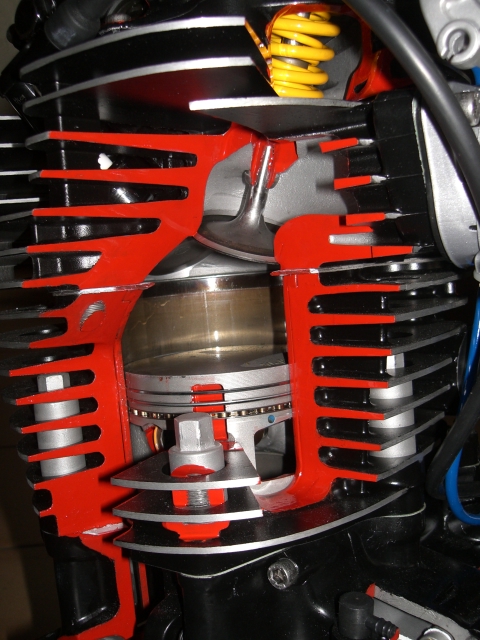

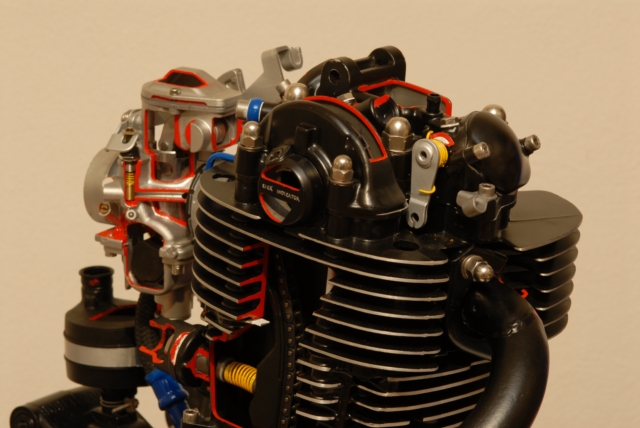

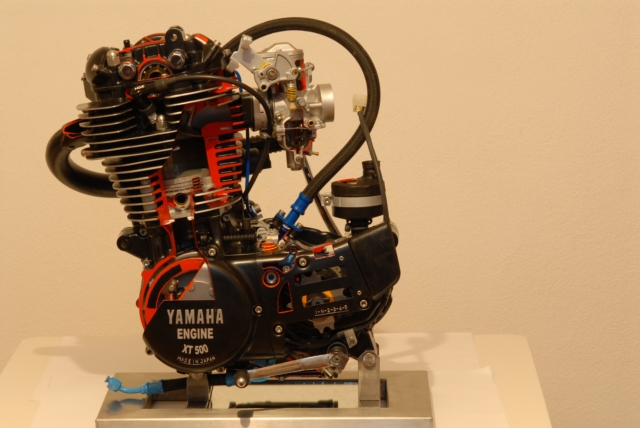

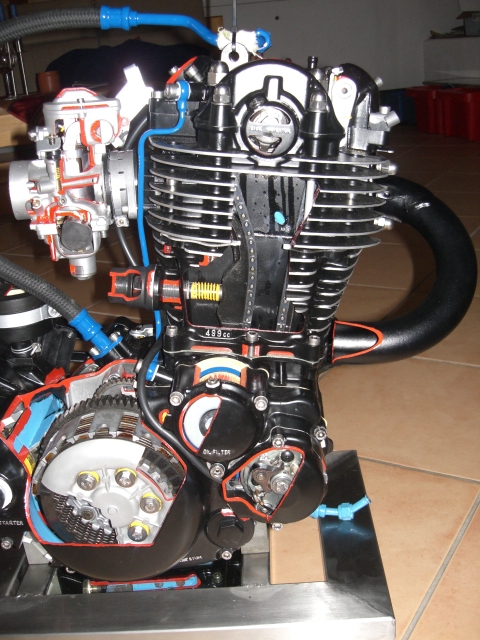

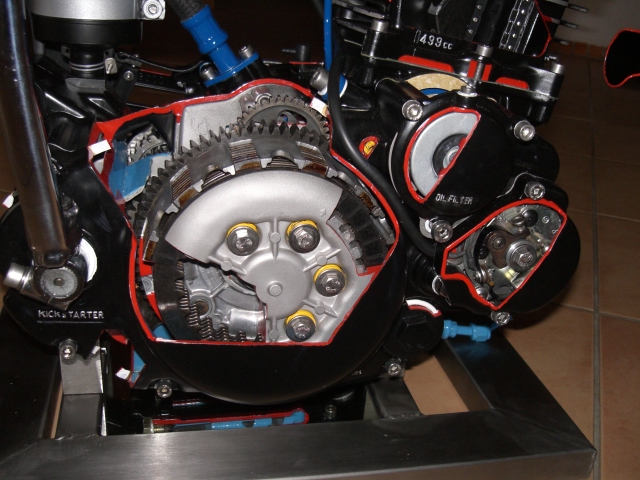

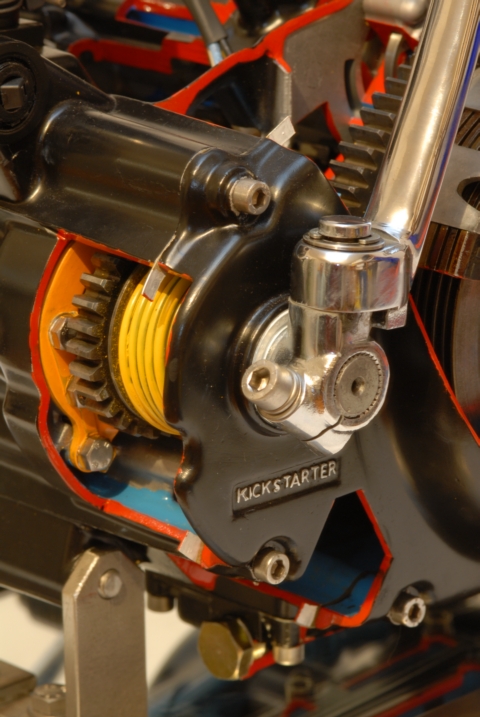

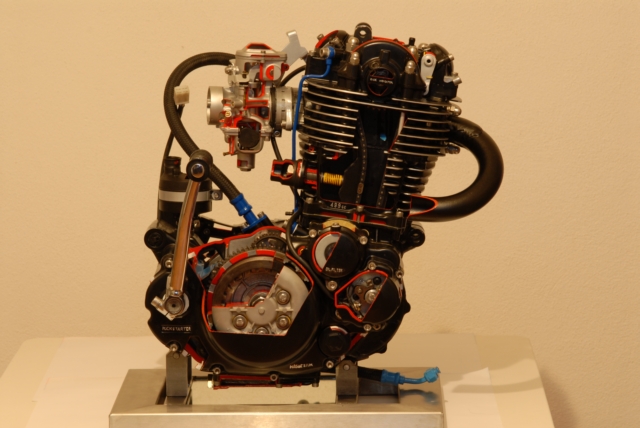

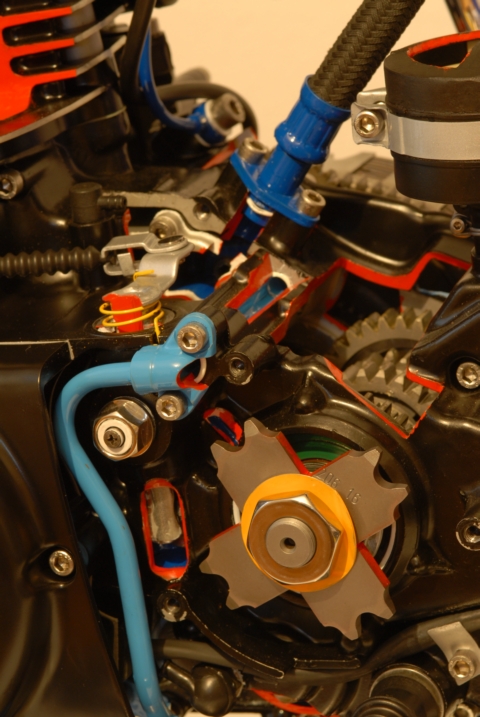

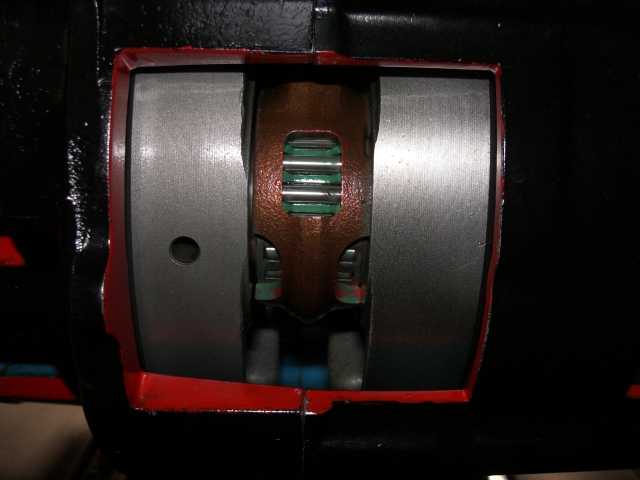

Anhand der Fotos dieses wunderschönen, in rund 200 Arbeitsstunden gebauten Schnittmodelles, können die Funktionen des XT 500 Motores im Detail nachempfunden und verstanden werden. Alle Teile des Schnittmodelles sind voll funktionsfähig und der Zündfunken wird über LED nachgestellt.
Die Farben der lackierten Teile stehen für folgende Funktionen und Merkmale:
Rot: | Schnittkanten |
Hellblau: | Öl ohne Druck |
Dunkelblau: | Öl mit Druck (nach Pumpe) |
Weiss: | Dichtungen (O-Ringe, Papier, Simmeringe) |
Gelb: | Federn |
Orange: | Sicherungsbleche |
Grün: | Lager |
Silber: | Beschriftung |
Schwarz: | Gehäuse |
|
